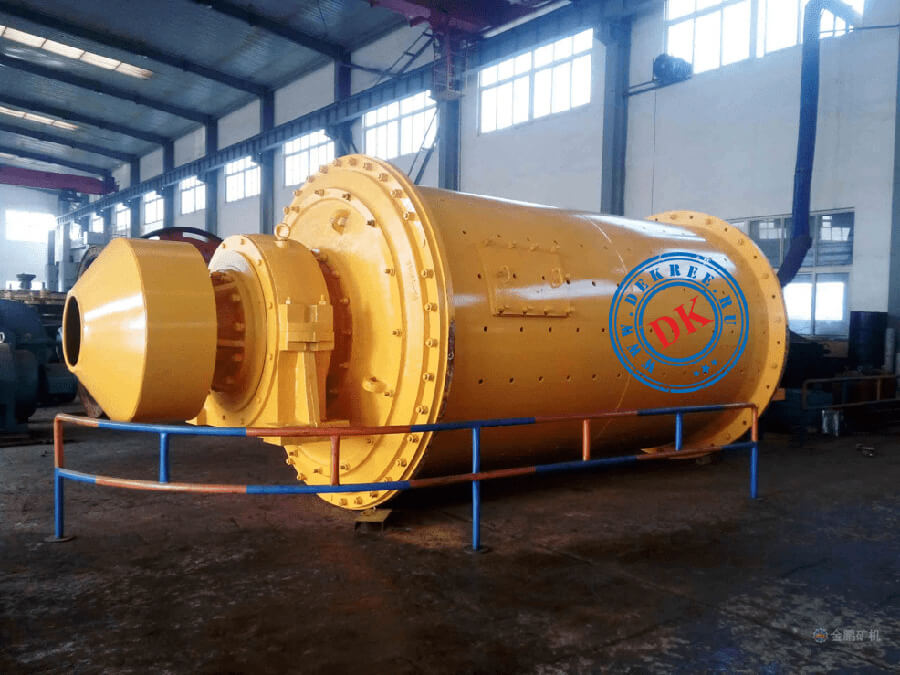

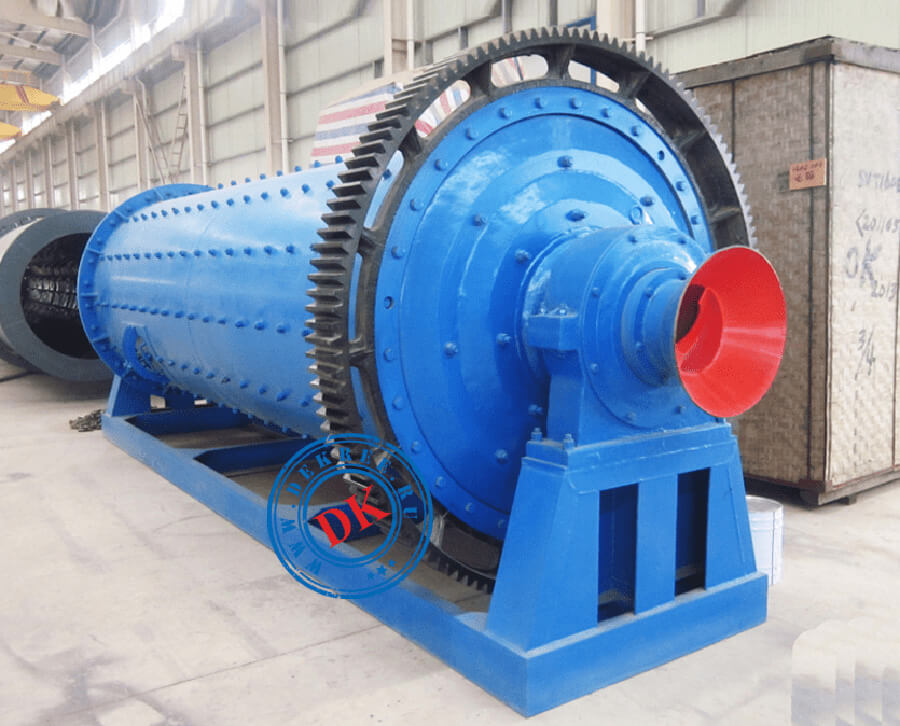

Шаровая мельница представляет собой устройство для измельчения твердых материалов до порошкообразного состояния. Принцип действия основан на механическом воздействии мелющих тел на обрабатываемый материал. Мелющие тела, чаще всего стальные или керамические шары, загружаются во вращающийся барабан вместе с измельчаемым материалом. В процессе вращения барабана шары поднимаются на определенную высоту, после чего падают вниз, оказывая ударное и истирающее воздействие на материал.
Разновидности установок
Существует несколько классификаций промышленных измельчителей, основанных на различных параметрах.
По способу разгрузки такое оборудование делится на следующие виды:
- Решетчатые. Перерабатываемые продукты разгружаются через решетку, расположенную на торце барабана. Она задерживает крупные частицы, обеспечивая необходимую степень измельчения.
- Переливные. Разгрузка происходит через порог, расположенный на торце барабана. Такой способ подходит для измельчения материалов с высокой влажностью.
- Центральные. Сырье выгружается через центральное отверстие в дне барабана. Данный тип разгрузки обеспечивает более высокую производительность.
По типу мелющих тел шаровые мельницы бывают:
- Со стальными шарами – наиболее распространенный вариант, используемый для измельчения руд, цемента, керамики и других материалов.
- С керамическими шарами – применяются для измельчения сухих продуктов, требующих высокой чистоты, например, в пищевой или фармацевтической промышленности.
- С цильпебсом – в них загружаются цилиндрические мелющие тела, которые обеспечивают более интенсивное перемалывание, чем шары.
По режиму работы оборудование делится на такие виды:
- Сухого помола – используются для переработки сухого сырья.
- Мокрого помола – перемалывание происходит в присутствии жидкости, которая служит транспортирующей средой.
Области применения
Широкое распространение шаровых мельниц обусловлено их универсальностью и эффективностью. Они применяются в различных отраслях промышленности. В том числе без них невозможно представить такие области как:
- горнодобывающая промышленность – с их помощью происходит измельчение руд черных и цветных металлов, угля, фосфатов;
- цементная промышленность – используются на различных этапах производства цементного клинкера;
- изготовление стройматериалов и сухих строительных смесей – требуются для измельчения гипса, известняка, песка;
- химическая промышленность – благодаря такому оборудованию получают порошки различных химических веществ;
- пищевая промышленность – устройства подходят для дробления зерна, сахара, специй;
- фармацевтическая промышленность – с помощью подобных установок измельчают сырье и лекарственные препараты;
- керамическая промышленность – оборудование применяют для подготовки сырья, необходимого для производства керамических изделий.
Особенности и преимущества устройств
Популярность шаровых мельниц обусловлена их высокой эффективностью, надежностью и универсальностью. Данный тип оборудования позволяет достигать необходимой степени помола разнообразного сырья, что делает его востребованным инструментом в горнодобывающей, цементной, химической промышленности и в других направлениях производства.
В числе преимуществ установок традиционно выделяют несколько моментов:
- Высокая производительность. Возможность переработки больших объемов материала за единицу времени обеспечивает экономическую эффективность процесса измельчения. Это достигается за счет оптимальной конструкции барабана и эффективного использования энергии вращения.
- Адаптивность к различным материалам. Шаровые мельницы способны измельчать материалы различной твердости, от мягких минералов до твердых руд. Возможность регулирования скорости вращения и размера мелющих тел позволяет точно настроить параметры процесса под конкретный тип сырья.
- Простота конструкции и обслуживания. Относительно несложная конструкция обеспечивает надежность и долговечность эксплуатации. Техническое обслуживание не требует значительных затрат времени и ресурсов, что способствует снижению эксплуатационных расходов.
- Широкий диапазон размеров частиц. Возможность получения продукта с заданным размером частиц, от грубого до очень мелкого помола, достигается путем изменения параметров процесса измельчения, таких как скорость вращения, размер и количество мелющих тел, а также время обработки.
- Возможность работы в замкнутом цикле с классификатором. Интеграция шаровой мельницы с классификатором позволяет повысить эффективность процесса перемалывания и получать продукт с более узким распределением частиц по размерам. Классификатор отделяет частицы нужного размера, а крупные возвращаются на доизмельчение.
- Герметичность. Конструкция барабана полностью герметичная, что предотвращает потери материала и уменьшает пылеобразование. Это способствует улучшению условий труда и снижению негативного воздействия на окружающую среду.
- Автоматизация процесса. Современные измельчители могут быть оснащены системами автоматического управления, что позволяет оптимизировать процесс измельчения и снизить потребление энергии. Автоматизация также способствует повышению безопасности и стабильности работы оборудования.
Дополнительные аспекты применения
В зависимости от конкретной области применения, конструкция и параметры шаровых мельниц меняются. Например, для перемалывания особо твердых материалов используются мельницы с футеровкой из высокопрочных сплавов. Для повышения эффективности процесса применяются различные режимы работы, такие как каскадный и катарактный.
В горнодобывающей промышленности часто используются многокамерные измельчители, которые перемалывают исходное сырье в несколько стадий. В первую камеру обычно загружают крупные мелющие тела, а последующие – более мелкие. Так удается постепенно уменьшать размер частиц и достигать высокой степени помола.
В цементной промышленности применяются специализированные шаровые мельницы для помола клинкера. Они характеризуются увеличенной длиной барабана и наличием нескольких разгрузочных отверстий.
В химической и фармацевтической промышленности особое внимание уделяется чистоте измельчаемого материала. В этих отраслях используются измельчители с керамическими мелющими телами и специальными покрытиями барабана, предотвращающими загрязнение продукта.
Перспективы развития технологий
Современные технологии направлены на повышение эффективности и экологичности шаровых мельниц. Разрабатываются новые конструкции барабанов, оптимизируются режимы работы, внедряются системы автоматического контроля и управления.
Одним из перспективных направлений становится использование мелющих тел из новых материалов, обладающих повышенной износостойкостью и эффективностью измельчения. Также ведутся исследования по применению нетрадиционных источников энергии для привода оборудования.
Развитие технологий моделирования и компьютерного проектирования позволяет создавать более эффективные конструкции, оптимизированные под конкретные задачи. Это способствует снижению энергозатрат и повышению качества помола. Применение современных систем автоматизации позволяет контролировать и регулировать все параметры процесса измельчения, обеспечивая стабильное качество конечного продукта.
