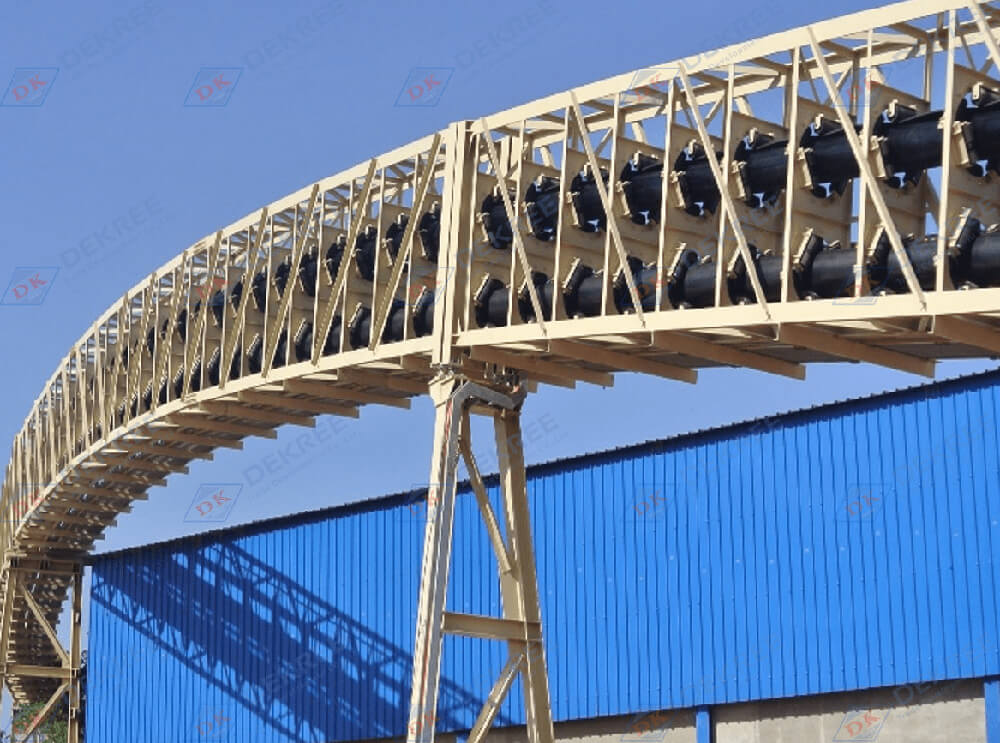

Ленточный транспортер – это «кровеносная система» любого современного горнодобывающего предприятия, будь то угольная шахта, рудник или карьер по добыче нерудных материалов. Установки предназначены для непрерывного перемещения огромных объемов сыпучих грузов: взорванной горной массы, руды, угля, щебня или песка. Они соединяют между собой различные участки технологической цепи – от места добычи до дробильно-сортировочных комплексов и складов готовой продукции.
Эффективность и надежность конвейерной линии напрямую влияет на производительность и рентабельность всего производства. Подбор оптимальной конфигурации транспортера – это сложная инженерная задача, которая основывается на тщательном анализе множества факторов.
Основные разновидности промышленных транспортеров
Хотя принцип действия всех ленточных конвейеров схож – перемещение груза на непрерывно движущейся ленте – условия эксплуатации в горной отрасли обуславливают необходимость использовать разнообразные конструктивные решения. Рельеф местности, свойства транспортируемого материала и климатические условия создают специфические требования к оборудованию. Поэтому наряду с классическими моделями существуют и узкоспециализированные системы, спроектированные для решения нетиповых задач.
Классические стационарные системы

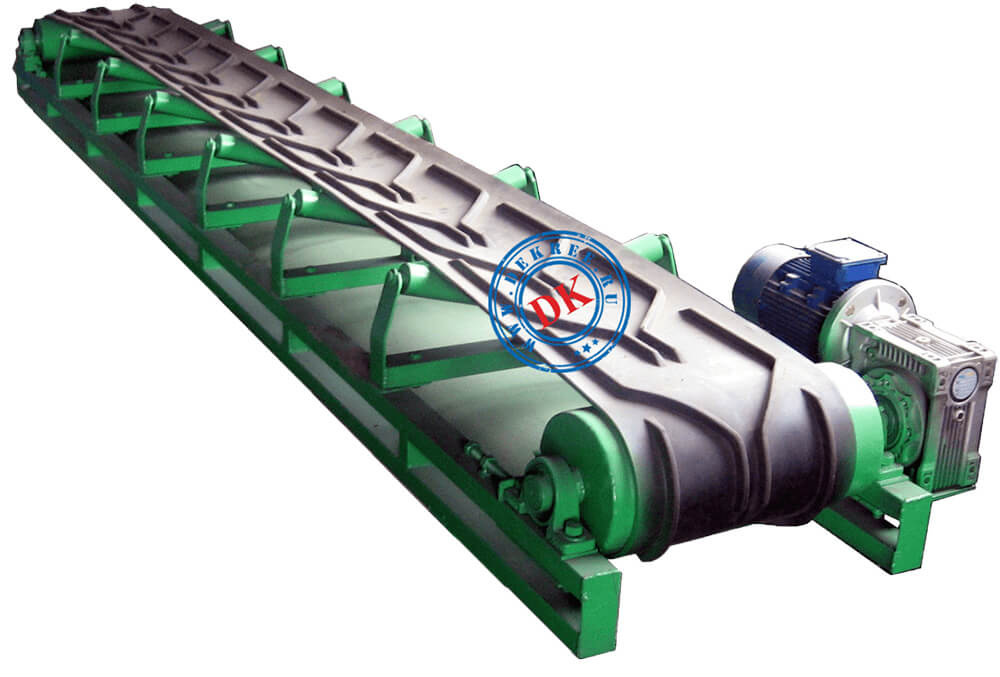

Основу парка конвейерного оборудования на большинстве предприятий составляют стационарные ленточные транспортеры общего назначения. К таким относятся, например, серии DK-DTII и DK-B бренда Dekree. Эти установки имеют стандартизированную конструкцию, включающую прочную раму (став), приводной и натяжной барабаны, роликоопоры и саму транспортерную ленту. Они хорошо подходят для перемещения грузов по прямым или слабонаклонным трассам на значительные расстояния. Их преимущество заключается в высокой надежности, отработанной десятилетиями конструкции и относительной простоте технического обслуживания благодаря унификации узлов.
Специализированные решения для сложных условий
Когда трасса транспортировки имеет сложный профиль или к перемещаемому продукту предъявляются особые требования, стандартные решения оказываются неэффективными. В таких случаях применяют специальные типы конвейеров, каждый из которых имеет уникальные конструктивные особенности.
Вот некоторые из них:

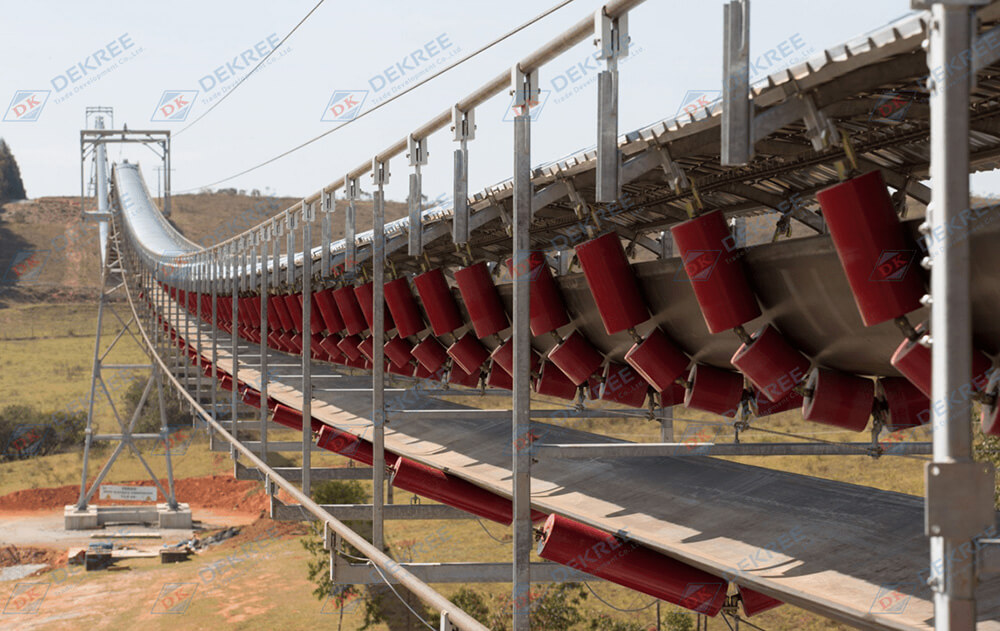

- Трубные конвейеры. В этих системах лента после загрузки сворачивается в трубу при помощи специальных роликовых станций. Такое решение полностью изолирует груз от внешней среды. Это необходимо при транспортировке пылящих (цемент, угольная пыль) или ценных материалов для исключения потерь от ветра, а также для защиты продукта от атмосферных осадков.
- Крутонаклонные конвейеры. Используются для подъема или спуска сырья под большими углами, вплоть до 90 градусов. Их лента оснащена специальными поперечными перегородками (захватами) и гибкими боковыми стенками (гофробортом). Подобная конструкция не дает материалу скатываться обратно и существенно экономит производственное пространство, заменяя собой длинную цепь обычных наклонных транспортеров.
- Нисходящие рекуперативные транспортеры. Установки применяются на карьерах, где добыча ведется на возвышенности, а перерабатывающий комплекс находится ниже. Груз, двигаясь вниз под действием силы тяжести, тянет за собой ленту. В этом режиме приводной двигатель переходит в генераторный режим и начинает вырабатывать электроэнергию, которая может быть использована для нужд предприятия. Это повышает общую энергоэффективность производства.
Критерии выбора оптимальной конвейерной линии
Процесс подбора конвейерного оборудования всегда начинается с детального изучения исходных данных и производственных целей. Ошибка на этом этапе может привести к тому, что приобретенная установка будет работать неэффективно, с частыми простоями или, наоборот, ее мощность окажется избыточной, что приведет к неоправданным капитальным и эксплуатационным затратам. Весь процесс можно разделить на два этапа: анализ производственной задачи и оценку технических параметров самого оборудования.
Анализ производственной задачи
Перед тем как рассматривать конкретные модели, необходимо составить подробное техническое задание. Оно должно содержать исчерпывающую информацию об условиях, в которых будет работать будущая конвейерная линия.
Основные параметры для анализа:
- Требуемая производительность. Это объем материала (в тоннах), который необходимо перемещать за час. Данный показатель определяет необходимую ширину ленты и скорость ее движения.
- Характеристики транспортируемого груза. Необходимо знать его насыпную плотность, максимальный размер кусков (кусковатость), абразивность, влажность и химическую агрессивность. Эти данные влияют на выбор типа и прочности ленты, а также на конструкцию загрузочных и разгрузочных узлов.
- Свойства трассы транспортировки. Сюда входят общая длина линии, угол наклона (подъем или спуск), наличие поворотов. От этих характеристик зависит расчетная мощность приводной станции, натяжение ленты и тип необходимой рамы.
Технические параметры оборудования
После того как производственная задача четко определена, начинается подбор конкретных узлов и агрегатов будущего транспортера. Каждый элемент системы должен соответствовать расчетным нагрузкам и условиям эксплуатации. Следует уделить внимание качеству исполнения всех компонентов, от которого зависит долговечность и безотказность всей установки.
Необходимо оценить следующие компоненты:
- Транспортерная лента. Это самый дорогой и наиболее изнашиваемый элемент. Ленты бывают резинотканевые и резинотросовые, общего назначения, морозостойкие, теплостойкие, маслостойкие и трудновоспламеняющиеся (для шахт). Ее тип, толщина и прочность каркаса подбираются строго под свойства груза.
- Приводная станция. Состоит из электродвигателя и редуктора. Ее мощность должна иметь достаточный запас для запуска груженого конвейера. Использование частотных преобразователей дает возможность плавного пуска и регулировки скорости движения ленты.
- Ролики и роликоопоры. Качество подшипников и уплотнений в роликах напрямую сказывается на сопротивлении движению ленты и, следовательно, на потреблении электроэнергии. За счет правильной расстановки и конструкции (например, амортизирующие ролики в месте загрузки) удается продлить срок службы ленты.
- Устройства безопасности. Любой промышленный конвейер должен быть оснащен системами аварийной остановки (тросовые выключатели вдоль всей трассы), датчиками схода и обрыва ленты, а также защитными ограждениями движущихся частей.
Таким образом, для грамотного выбора ленточного конвейера предстоит учесть десятки переменных. Все начинается с анализа свойств груза и заканчивается подбором конкретного типа подшипника в ролике. Только за счет детальной проработки всех аспектов удастся гарантировать создание надежной и экономически эффективной транспортной системы для горнодобывающего предприятия.
