Стержневая мельница мокрого помола серии DK-MBY
Стержневая мельница мокрого помола серии DK-MBY представляет собой оборудование для измельчения, в котором в качестве мелющих тел используются стальные стержни, применяется для грубого помола обогащаемого сырья перед окончательным помолом в шаровых мельницах.
Производительность: 0,62 ~ 250 т/ч
Полезный объем: 0,62-61 м³
Запросить ценуПо способу разгрузки измельченного продукта различают три типа стержневых мельниц: стержневые мельницы с центральной разгрузкой, с периферической разгрузкой и с разгрузкой по центру и периферии, тип мельницы выбирается исходя из требований заказчика.
Преимущества
- Благодаря небольшой конусности торцевых крышек барабана, обеспечивается упорядоченное движение стержней внутри барабана.
- По причине большого диаметра горловины цапфы обеспечивается удобство технического обслуживания мельницы, при работе поддерживается низкий уровень пульпы в барабане, быстрая разгрузка пульпы.
- Высокая равномерность по крупности измельченного продукта, отсутствие переизмельчения руды.
- Высокая производительность и низкий расход электроэнергии.
Конструкция
Стержневая мельница состоит из следующих основных узлов: узел питания, узел загрузки, коренные подшипники, барабан, привод, узел разгрузки и главный электродвигатель.
Чтобы снизить уровень пульпы и увеличить скорость прохождения материала, горловину делают значительно больше, чем у шаровых мельниц такого же диаметра. Конструкция загрузочной горловины стержневых мельниц рассчитана на прохождение большого количества материала в единицу времени, особенно при работе мельницы в открытом цикле при малой степени измельчения. При внутреннем диаметре разгрузочной горловины 1200 мм и более исключается необходимость устройства люка в барабане мельницы, так как в нее можно проникнуть через горловину. Торцевые крышки стержневых мельниц имеют меньшую конусность, чем крышки шаровых мельниц.

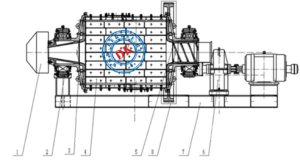

Рис.1: Конструкция стержневой мельницы мокрого помола
1. Питатель 2. Подшипники 3. Узел загрузки 4. Барабан 5. Узел разгрузки 6. Привод 7. Рама 8. Кожух зубчатого венца
Мелющие тела
Мелющими телами в стержневой мельнице являются стержни диаметром от 75 до 150 мм, изготовленные из углеродистой стали. Объемная масса стержней составляет 6250-7000 кг/м³. Длина стержней обычно на 25-30 мм меньше внутренней длины барабана, но не более 7 метров. Мельница наполняется стержнями на 100-200 мм ниже оси барабана мельницы.
Мелющие стержни должны иметь достаточную жесткость и твердость, чтобы оставаться прямыми и не сгибаться во время работы мельницы, однако при износе стержней до достаточно малого диаметра, необходимо, чтобы они не гнулись, а ломались на короткие прямые части и выходили из мельницы вместе с пульпой. Если стержни будут слишком мягкими, то во время вращения барабана они будут изгибаться, что приведет к преждевременному повреждению и спутыванию мелющих стержней. Спутанные стержни затрудняют очистку мельницы и приводят к значительным затратам.
- Стержневые мельницы применяют там, где необходимо избегать переизмельчения руды и обеспечить более равномерный по крупности измельченный продукт. Например, на фабриках гравитационного или электромагнитного обогащения руд вольфрама, олова и других редких металлов;
- Стержневые мельницы применяются в качестве первого этапа измельчения, например, для первичного измельчения от 20~6 мм до 3~1 мм. Стержневые мельницы обладают высокими показателями производительности и эффективности измельчения. Так как при одинаковом весе площадь поверхности стержней значительно меньше площади поверхности шаров, то при использовании на второй стадии измельчения производительность и эффективность стержневых мельниц будет существенно ниже, чем у шаровых;
- В некоторых случаях могут использоваться вместо конусных дробилок с короткой головкой для мелкого дробления.
Принцип работы
Привод барабана мельницы осуществляется от главного электродвигателя с помощью редуктора, приводной шестерни и зубчатого венца. При использовании низкоскоростных синхронных двигателей редуктор может отсутствовать. В полость барабана загружены стальные мелющие стержни подходящего размера. Стержни в мельнице с кусками руды между ними выполняют роль колосникового грохота. Через щели между стержнями проходят мелкие частицы, в то время, как более крупные, задерживаются и подвергаются измельчении. Контакт между стержнями осуществляется по длине стержней, а не в отдельных точках, как в шаровых мельницах. При свободном падении стержня сила удара по длине стержня получается меньшей, чем удар шара, т.к. удар приходится на значительно большую площадь. При этом наблюдается и меньшее истирание руды. Поэтому стержневые мельницы дают более равномерный по крупности измельченный продукт и не переизмельчают руду, что очень важно, например, при измельчении оловянных руд, в которых содержится хрупкий легкошламующийся оловянный минерал – касситерит. Вследствие большой массы стержней на единицу объема мельницы производительность их выше производительности шаровых. Расход электроэнергии на измельчение в стержневых мельницах на 10-15% меньше, чем в шаровых.
Технические характеристики стержневой мельницы мокрого помола серии DK-MBY
Модель | Барабан | ЭД | Габаритные размеры, мм | Полезный объём, м³ | Макс. загрузка мелющих тел, т | Вес, кг | |||||
Диаметр, мм | Длина, мм | Скорость вращения, об/мин | Тип | Мощность, кВт | Д | Ш | В | ||||
DK-MBY0918 | 900 | 1800 | Y225M-8 | 22 | 730 | 4980 | 2370 | 2020 | 0.62~3.2 | 0,9 | 5700 |
DK-MBY0924 | 900 | 2400 | Y250M-8 | 30 | 730 | 5670 | 3280 | 2020 | 0.81~4.3 | 1,2 | 5880 |
DK-MBY1224 | 1200 | 2400 | Y280M-8 | 45 | 730 | 6450 | 2800 | 2500 | 0.4~4.9 | 2,28 | 12308 |
DK-MBY1530 | 1500 | 3000 | JR125-8 | 95 | 725 | 7935 | 3185 | 2280 | 0.4~4.9 | 5 | 19990 |
DK-MBYg1530 | 1500 | 3000 | JR117-8 | 80 | 725 | 7253 | 3070 | 2280 | 2.4〜7.5 | 5 | 21210 |
DK-MBYg2130 | 2100 | 3000 | JR136-8 | 180 | 735 | 8122 | 4220 | 3073 | 14-35 | 9 | 42123,5 |
DK-MBYg2136 | 2100 | 3600 | JR137-8 | 210 | 735 | 8958 | 4320 | 3025 | 43〜61 | 10,8 | 45800,5 |
DK-MBYg2430 | 2400 | 3000 | JR138-8 | 280 | 735 | 9005 | 4836 | 3490 | 43〜61 | 11,5 | 55795 |
DK-MBYg2732 | 2700 | 3200 | JR157-8 | 320 | 750 | 10509 | 5000 | 3620 | 43〜61 | 15,7 | 83110 |
DK-MBYg2736 | 2700 | 3600 | JR158-8 | 380 | 743 | 10764 | 5750 | 3620 | 32〜86 | 17,7 | 90441 |
DK-MBY2740 | 2700 | 4000 | TDMK400-32 | 400 | 187,5 | 12300 | 5700 | 4700 | 43~110 | 20,4 | 75000 |
DK-MBY3040 | 3000 | 4000 | JR1510-8 | 570 | 740 | 9800 | 3900 | 3900 | 54~135 | 26 | 90000 |
DK-MBY3245 | 3200 | 4500 | TDMK800-36 | 800 | 167 | 14600 | 7000 | 5300 | 64~180 | 31 | 113000 |
DK-MBY3645 | 3600 | 4500 | TDMK1250-40 | 1250 | 150 | 15200 | 8800 | 6800 | 80~230 | 41,8 | 139000 |
DK-MBY3654 | 3600 | 5400 | TDMK1600-40 | 1600 | 150 | 15900 | 8800 | 6800 | 100~250 | 49,7 | 150000 |
Таблицы технических характеристик предназначены исключительно для справочных целей; конкретные технические характеристики будут указаны в ТКП.
